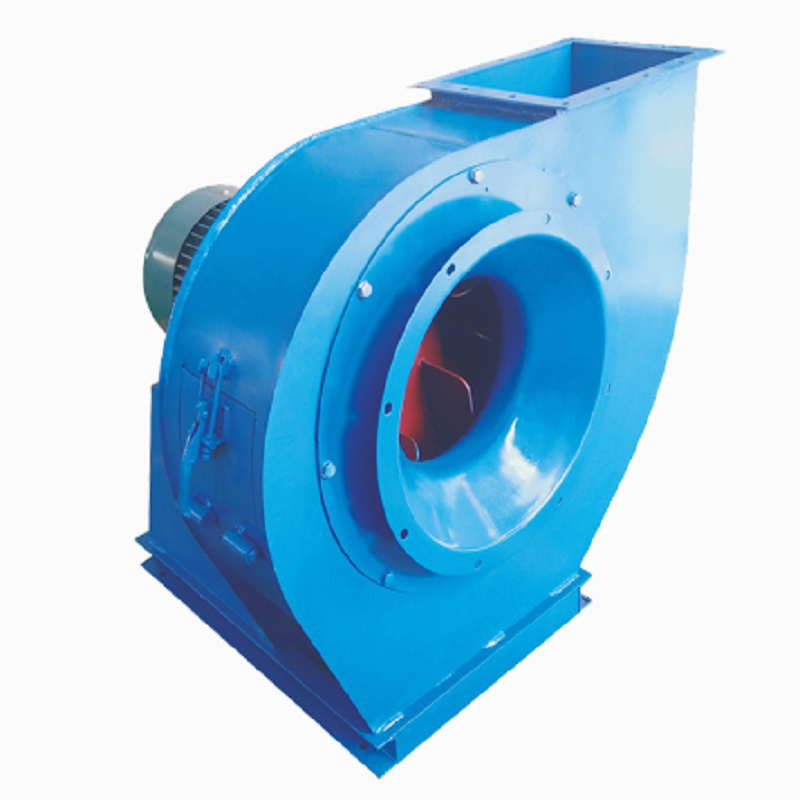

Miért hibásodik meg a legtöbb szellőzőrendszer, és hogyan oldja meg a problémát az A típusú centrifugális ventilátor

Sok szellőztetőrendszer nem azért hibásodik meg, mert a ventilátor „rossz” – azért hibásodik meg, mert a ventilátort soha nem igazították a valós munkakörülményekhez. A hosszú légcsatornák, az eltömődött szűrők, a zsírlerakódás és a váratlan ellenállásváltozások általában a valódi okai a légáramlás összeomlásának. Ilyen helyzetekben a megfelelően kiválasztott A típusú centrifugális ventilátor gyakran jelenti a különbséget a stabil rendszer és az állandó karbantartási fejfájás között.

Az első dolog, amit meg kell érteni, hogy a légáramlási besorolás önmagában félrevezető. Sok vásárló a katalóguslapon m³/h alapján választja a berendezést, de a valós rendszerekben a nyomásveszteség az, ami meghatározza a teljesítményt. Az A típusú centrifugálventilátort általában azért választják, mert magasabb statikus nyomás mellett is fenntartja a használható légáramlást, különösen akkor, ha a csőjáratok hosszúak, vagy több ívet és szűrőt tartalmaznak.

1. lépés: Kezdje a rendszer ellenállásával, ne a ventilátor méretével

Mielőtt bármilyen berendezést választana, szüksége van egy alapvető statikus nyomásbecslésre. A valódi mérnöki munkában a legtöbb szellőztetési hiba az ellenállás alábecsüléséből adódik, nem pedig a légáramlás alábecsüléséből. Minden könyök, szűkítő, szűrődoboz és motorháztető növeli a nyomásveszteséget. Egy megfelelően megtervezett A típusú centrifugális ventilátor jobban kompenzálja ezeket a veszteségeket, mint az alacsony nyomású ventilátortípusok.

Például egy famegmunkáló műhely porrendszerében egy 20-30 méteres, több ívű csatornavezeték is könnyen megduplázhatja az ellenállást az eredeti becslésekhez képest. Ilyen esetekben egy megfelelő nyomáskülönbséggel rendelkező A típusú centrifugálventilátor biztosítja a szívópontok hatékony működését, ahelyett, hogy a vezeték végén gyengülnének.

2. lépés: Párosítsa a ventilátor jellemzőit a valós működési feltételekkel

A különböző környezetek eltérően viselkednek. A porrendszerek eltömődnek, a konyhai kipufogórendszerek zsírt halmoznak fel, és a szórófülkék szűrőtelítettséget tapasztalnak. Ezek nem állandó feltételek – idővel változnak. Ez az a hely, ahol sok rendszer meghibásodik.

A jól megválasztott A típusú centrifugális ventilátort stabil nyomásgörbéje miatt értékelik. Ahelyett, hogy az ellenállás növekedésével meredeken csökkenne, kiszámíthatóbb légáramlást tart fenn. Ez alkalmassá teszi olyan rendszerekre, ahol a működési feltételek nem stabilak vagy kiszámíthatók.

Az egyik fémpolírozó műhelyben az eredeti axiális ventilátorrendszer jól működött az első napon, de a por felhalmozódása miatt három hónap után majdnem 40%-os szívóképességet veszített. Az A típusú centrifugálventilátorra váltás után a légáramlás a légcsatorna részleges szennyeződése esetén is stabil maradt, jelentősen csökkentve a vésztisztítás gyakoriságát.

3. lépés: Ne hagyja figyelmen kívül a légcsatorna tervezését és telepítési elrendezését

Még a legjobb ventilátor sem tudja megjavítani a rossz csőkonstrukciót. Valós projektekben a nem megfelelő csőátmérő vagy a túlzott hajlítások gyakran több problémát okoznak, mint maga a ventilátor. Az A típusú centrifugális ventilátor telepítésekor a mérnökök általában ellenőrzik, hogy a rendszer nyomásvesztesége megfelel-e a ventilátor működési tartományának.

Például, ha a ventilátort túl távol helyezi el az elszívási ponttól, az megnöveli a szükségtelen ellenállást. Ezzel szemben, ha egy A típusú centrifugális ventilátort közelebb helyezünk a fő kipufogórendszerhez, csökken az energiapazarlás és javul a rendszer hatékonysága. A kis elrendezési változtatások néha többet javíthatnak a teljesítményen, mint egy nagyobb modellre való frissítés.

4. lépés: Valódi projekt eset – ipari porgyűjtő rendszer frissítése

Egy közepes méretű fémgyártó gyár állandó problémával szembesült: a csatornákban felgyülemlett por és gyenge szívóerő a polírozóállomásokon. Az eredeti rendszer axiális ventilátorokat használt, amelyeket csak a légáramlás alapján választottak ki.

A teljes rendszerellenőrzés után a mérnökök kiszámították, hogy a tényleges statikus nyomás közel 1,8-szorosa az eredeti tervezési értéknek. A megoldás az volt, hogy a rendszert egy megfelelő méretű A típusú centrifugálventilátorra cserélték, amely a korrigált nyomásgörbéhez igazodott.

Telepítés után:

· A porgyűjtés hatékonysága jelentősen javult az első héten

· A légcsatorna tisztítási ciklusa 3 hónapról több mint 10 hónapra meghosszabbodott

· A szálló porral kapcsolatos kezelői panaszok észrevehetően csökkentek

· Az energiafelhasználás stabilizálódott a terhelés alatti ingadozás helyett

A legfontosabb fejlesztés nem csupán a ventilátorcsere volt – az A típusú centrifugális ventilátort a valós ellenállási feltételekhez igazították, nem pedig az elméleti légáramlási számokat.

5. lépés: A karbantartási valóság a kiválasztás része

Sok vásárló utólagos gondolatként kezeli a karbantartást, de valós ipari környezetben ez közvetlenül befolyásolja a teljesítményt. A járókerekeken felgyülemlett por, a kipufogórendszerekben felhalmozódó zsír és a szűrő telítettsége idővel mind csökkenti a hatékonyságot.

Az A típusú centrifugális ventilátor általában könnyebben karbantartható nagy igénybevételű környezetben, mivel szerkezeti tűrőképessége ellenáll az ellenállás változásainak. Rendszeres tisztítás és ellenőrzés nélkül azonban még a legjobb rendszer is fokozatosan veszít teljesítményéből. A gyakorlatban a 2–3 hónapos ellenőrzési ciklus gyakori a poros vagy konyhai környezetben.

Utolsó elvitel

A ventilátor kiválasztása nem azt jelenti, hogy a papíron a legmagasabb légáramlási számot kell kiválasztani. Arról van szó, hogy megértsük, hogyan viselkedik a rendszer valós működési körülmények között. A hosszú csatornák, az ellenállásváltozások és a szennyeződések mind többet számítanak, mint a kezdeti katalógus minősítések.

A megfelelően megválasztott A típusú centrifugálventilátor a szellőztetési fejfájást nem a rendszer túlterhelésével oldja meg, hanem úgy, hogy stabil marad a körülmények változása esetén. Ez a stabilitás biztosítja a légáramlás egyenletességét, csökkenti a karbantartási megszakításokat, és megakadályozza a lassú teljesítményromlást, amelytől a legtöbb rendszer idővel szenved.
