Miért válasszon magas hőmérsékletű centrifugálventilátort a kemény ipari szellőztetéshez?

Cikk kivonat

A hő mindent megváltoztat a szellőztetésben: a légáramlás sűrűsége megváltozik, az anyagok kitágulnak, a csapágyak nehezebben működnek, és a hagyományos alkatrészek gyorsabban tönkremennek. Ha az eljárás során forró kipufogógázok keletkeznek – gondoljunk a kemencékre, kemencékre, termikus kezelősorokra, szárítókemencékre, égetőrendszerekre vagy a magas hőmérsékletű porgyűjtésre – aMagas hőmérsékletű centrifugális ventilátorgyakran ez a különbség a stabil termelés és az ismétlődő leállás között. Ez a cikk lebontja azokat a valós fájdalompontokat, amelyekkel a vásárlók szembesülnek (zaj, vibráció, gyors kopás, nem biztonságos szivárgás, gyenge nyomás, por felhalmozódása és megbízhatatlan indítások), majd minden problémát leképez az azonnal használható gyakorlati kiválasztási kritériumokra. Egyértelmű ellenőrző listát, összehasonlító táblázatot és karbantartási tippeket is kap, így megteheti az első alkalommal adja meg a megfelelő ventilátort – anélkül, hogy kétszer kell fizetnie a javításokért, cserékért vagy a teljesítménykiesésért.

Tartalomjegyzék

1. Vázlat egy pillantással
2. Mire jó a magas hőmérsékletű centrifugális ventilátor?
3. A leggyakoribb vásárlói fájdalompontok (és miért fordulnak elő)
4. Tervezési jellemzők, amelyek a legfontosabbak nagy melegben
5. Hogyan válasszuk ki a megfelelő ventilátort (találás nélkül)
6. Fájdalompont-specifikációs táblázat, amelyet újra felhasználhat
7. Befektetését megóvó telepítési és karbantartási gyakorlatok
8. Együttműködés a gyártóval: mit kérjen és mit nyújtson
9. GYIK

Vázlat egy pillantással

• Határozza meg a munkát:hőmérséklet, légáramlás, nyomás, gázösszetétel, porterhelés, üzemóra.
• Azonosítsa a meghibásodás kockázatait:csapágyak túlmelegedése, járókerék deformációja, erózió, korrózió, vibráció, szivárgás.
• Illessze a ventilátor architektúráját:kerék típusa, ház, tengely/csapágy elrendezés, motor helyzet, hűtési terv.
• Erősítse meg a teljesítménykülönbségeket:hagyjon helyet a szűrő betöltéséhez, a csatornacseréhez és a szezonális sűrűségeltolásokhoz.
• Karbantarthatósági terv:bejárati ajtók, ellenőrző portok, kiegyensúlyozó megközelítés, tartalék stratégia.

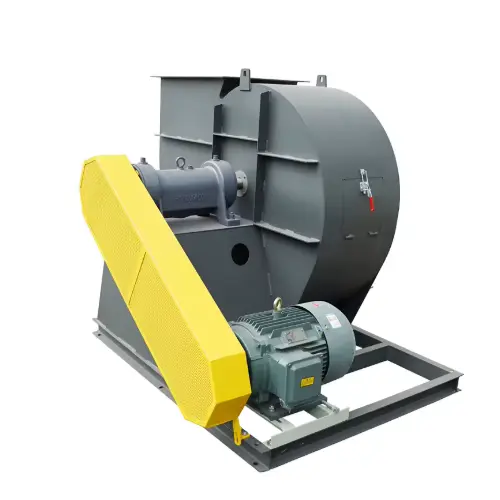

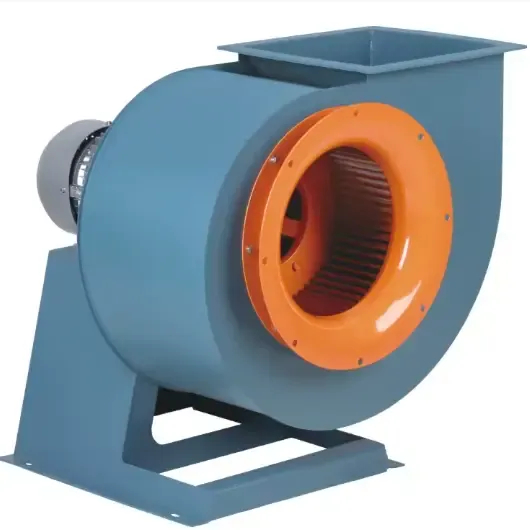

Mire jó a magas hőmérsékletű centrifugális ventilátor?

A Magas hőmérsékletű centrifugális ventilátorÚgy épült, hogy megbízhatóan mozgassa a forró gázt, miközben létrehozza a leküzdéshez szükséges statikus nyomást ellenállás a csatornákkal, ívekkel, csappantyúkkal, ciklonokkal, szűrőkkel, hőcserélőkkel és kötegekkel szemben. A „centrifugális” azt jelenti, hogy a ventilátor járókerék kifelé dobja a levegőt középpontjából, a forgási energiát nyomássá alakítva. Ez a nyomásképesség a fő oka annak, hogy a centrifugális ventilátorokat széles körben használják ipari rendszerek, ahol a hosszú vezetékek vagy a szűrőberendezések túlterhelnék az egyszerűbb légáramlási berendezéseket.

A „magas hőmérsékletű” rész nem marketingcímke, hanem mérnöki megkötés. A forró gáz csökkenti a levegő sűrűségét (a ventilátor működési pontjának megváltoztatása), felgyorsítja az oxidációt, sok közönséges ötvözetet idővel gyengít, és rossz hőkezelés esetén tönkreteheti a kenőanyagokat. Valódi alkalmazásoknál nagy hő gyakran párosulpor, ragadós részecskék, szikra vagy maró hatású vegyületek, ami megköveteli a tervezési követelményeket, mint „csak egy melegebb ventilátor”.

A leggyakoribb vásárlói fájdalompontok (és miért fordulnak elő)

1. fájdalompont: A ventilátor üzembe helyezés közben működik, majd néhány hét múlva elveszíti teljesítményét.

• A szűrők feltöltődnek, növelve az ellenállást, és egy másik működési pontra tolják a rendszert.
• A porlerakódások megváltoztatják a járókerék alakját és egyensúlyát, a vágás hatékonyságát és növelik a vibrációt.
• A forró gáz sűrűsége a hőmérséklet ingadozásával, az áramlás és a nyomás eltolódásával változik, oly módon, hogy a „szobahőmérséklet” feltételezéseket használó csapatok meglepődjenek.

2. fájdalompont: Rezgés és zaj jelenik meg, majd a csapágyak korán meghibásodnak.

• A hőtágulás rosszul igazítja a tengelyeket vagy megfeszíti a házakat, ha a hézagokat és a szerkezetet nem nagy hőre tervezték.
• A járókerék eróziója vagy felhalmozódása egyensúlyhiányt okoz; az egyensúlyhiány vibrációt hoz létre; a vibráció tönkreteszi a csapágyakat.
• A nem megfelelő alapfugázás, gyenge keretek vagy csatornafeszülés átviszi az erőket a ventilátorba.

3. fájdalompont: A tengelytömítés vagy a ház szivárgása biztonsági problémává válik.

• A magas hőmérséklet megkeményedheti a szabványos tömítőanyagokat, vagy drámaian csökkentheti élettartamukat.
• A negatív nyomású rendszerek ott szívhatják be a levegőt, ahol nem kellene, ami befolyásolja az égést, a termékminőséget vagy a károsanyag-kibocsátás szabályozását.
• A túlnyomásos rendszerek forró gázt vagy füstöt szivároghatnak a munkaterületre, ha a tömítés nem robusztus.

4. fájdalompont: A ventilátor nem éli túl a poros vagy koptató hatású forró kipufogót.

• A finom részecskék erodálják a penge elülső éleit és házait; a forró por homokfúvószerként viselkedhet.
• A ragadós részecskék rátapadhatnak a pengékre, szűkítve az áramlási utakat és kiegyensúlyozatlanságot okozva.
• A nem megfelelő kopásvédelem azt jelenti, hogy többször kell fizetnie az állásidőért, a javításokért és az alkatrészek cseréjéért.

5. fájdalom: A rendszert nehéz karbantartani, és minden leállítás költségessé válik.

• Nincsenek ellenőrző ajtók, nincsenek eltávolítható panelek, vagy rossz hozzáférés a csapágyakhoz és tömítésekhez.
• A kiegyensúlyozás teljes eltávolítást igényel, mert nincs gyakorlatias térkiegyensúlyozási stratégia.
• A pótalkatrészek nincsenek szabványosítva, ami hosszú átfutási időt kényszerít ki.

Tervezési jellemzők, amelyek a legfontosabbak nagy melegben

Egy megbízhatóMagas hőmérsékletű centrifugális ventilátorválasztási rendszer. Az alábbiakban felsoroljuk azokat a funkciókat, amelyek a legközvetlenebbül érintik stabilitás, élettartam és teljes birtoklási költség.

• A járókerék anyagának és vastagságának stratégiája:A magas hő hatására a gyengébb minőségű anyagok megpuhulhatnak. A megfelelő ötvözet és geometria ellenáll deformáció, repedés és oxidáció, miközben az egyensúly stabil marad.
• Por- és nyomásigényének megfelelő keréktípus:A hátrafelé ívelt kialakítások gyakran nagy hatékonyságot és alacsonyabb energiafogyasztást kínálnak, míg a radiális vagy lapátos stílusok jobban tolerálják a részecskéket és a felhalmozódást durva patakokban.
• Hőszigetelési és hűtési terv:Ha a hő bejut a csapágyházakba vagy a motorzónákba, a kenőanyag élettartama összeomlik. A tervek hőkorlátokat, kiterjesztett aknákat, hűtőlevegő-utakat vagy stratégiai alkatrészek elhelyezését használhatják.
• A csapágyak elrendezése és a kenés kiválasztása:A hő, a por és a vibráció a „csapágygyilkosok”. A megfelelő méretezés, tömítés és kenőanyag-választás drámaian meghosszabbítja a szervizintervallumokat.
• A tömítés megközelítése:A labirintustömítések, a tömítések vagy a speciális mechanikus tömítési módszerek csökkenthetik a szivárgást és védhetik az alkatrészeket attól függően, hogy a rendszer negatív vagy pozitív nyomás alatt működik.
• Viseljen védelmet koptató gázokhoz:A cserélhető bélések, kopólemezek, edzett élek vagy bevonatok gyakori meghibásodást okozhatnak pont egy tervezett karbantartási elemre.
• Egyensúly és merevség:A magas hő és a hosszú távú ciklusok erős szerkezeti merevséget és gondos kiegyensúlyozási szabványokat igényelnek idővel alacsony vibráció.

Ha projektje magas hőmérsékletű és agresszív közegeket (dörzsölő por vagy korrozív anyagok) egyaránt tartalmaz, kezelje a ventilátort kritikus folyamatelemként, nem árucikk. A legolcsóbb megoldás gyakran a legdrágább, ha az állásidőt és a biztonsági kockázatokat figyelembe veszik.

Hogyan válasszuk ki a megfelelő ventilátort (találás nélkül)

A kijelölést adatokkal kell kezdeni, nem csak egy cél légáramlattal. A leghasznosabb megközelítés a működési feltételek meghatározása, a „legrosszabb eset” azonosítása, majd növelje a teljesítménykülönbséget a valós ellenállás változásaihoz.

1. lépés: Zárja le a működési borítékot

• Gáz hőmérséklet:normál tartomány és csúcs (beleértve az indítás/leállítás közbeni felborulásokat).
• Áramlási igény:cél térfogatáram üzemi hőmérsékleten, nem szobahőmérsékleten.
• Statikus nyomás:ide tartozik a csatornaveszteség, a berendezés vesztesége, a csappantyúk helyzete és a szűrő időbeli terhelése.
• A gáz összetétele:nedvesség, oldószertartalom, korrozív anyagok, oxigénszint, és minden szikra vagy finom gyúlékony por veszélye.
• Részecske jellemzők:részecskeméret, koptatóképesség, ragadósság és koncentráció.
• Üzemi ciklus:óra naponta, indul óránként és várható folyamatos futásidő.

2. lépés: Válassza ki a környezetének megfelelő konfigurációt

• Ha vanhosszú csatornák és szűrés, előnyben részesíti a nyomásképességet és a stabil hatékonyságot számos működési ponton.
• Ha vannehéz por, előnyben részesíti a robusztus keréktípusokat és a kopásvédelmet, valamint könnyű hozzáférést a tisztításhoz.
• Ha vanmaró hatású forró gáz, előnyben részesítse az anyagválasztást és a tömítési stratégiát.

3. lépés: Igényeljen bizonyítást teszteléssel és dokumentációval

• Teljesítményellenőrzés (áramlás/nyomás) és rezgésvizsgálat szállítás előtt.
• Világos rajzok, telepítési követelmények és karbantartási ajánlások.
• Pótalkatrész-terv (csapágyak, tömítések, kopóbetétek) az állásidő kockázatának csökkentése érdekében.

A gyakorlati cél egyszerű: a teMagas hőmérsékletű centrifugális ventilátormeg kell felelnie a légáramlási céloknak ma és továbbra is teljesítenie kell azokat hónapokig tartó porterhelés, hőciklus és szűrőterhelés után – anélkül, hogy állandó karbantartási vészhelyzetbe kerülne.

Fájdalompont-specifikációs táblázat, amelyet újra felhasználhat

Befektetését megóvó telepítési és karbantartási gyakorlatok

Még egy jól megtervezett isMagas hőmérsékletű centrifugális ventilátorkorán meghibásodhat, ha a telepítés elsietett. Itt vannak gyakorlati gyakorlatok amelyek stabilan tartják a rendszereket nagy melegben:

• Szabályozó csatorna feszültség:Függetlenül támassza meg a csatornát, így a súly és a hőmozgás nem húzza a ventilátorházat.
• A hőtágulás kezelése:Használjon megfelelő tágulási hézagokat, és hagyjon szabad hézagot, hogy a forró légcsatorna ne torzítsa el a beállítást.
• Erősítse meg a légáramlás irányát és a csappantyú logikáját:A helytelen csappantyúbeállítások a ventilátort kiszoríthatják a tervezett működési tartományból.
• A pálya vibrációjának korai követése:Alaprezgés az üzembe helyezéskor és figyelje azt – a kis változások gyakran nagyobb meghibásodásokat jeleznek előre.
• Tartsa tisztán a kereket:A felhalmozódás egy csendes hatásfokozó, és a poros forró gáz egyensúlyhiányának egyik fő oka.
• Tartsa be a kenési intervallumokat:A magas hő lerövidítheti a zsír vagy az olaj élettartamát; kövesse a hőmérséklet és a munkaciklus javasolt ütemezését.
• Tervezze meg a kopóalkatrész cserét:Ha koptató port kezel, akkor a karbantartási tervet a bélések vagy kopólemezek köré alakítsa ki.

Egy egyszerű szokás, amely kifizetődik: vezessen egy oldalas működési naplót (hőmérséklet, csappantyú helyzete, nyomáskülönbség a szűrők között, rezgési értékek). Ha valami elsodródik, a kiváltó okokat megjavíthatja ahelyett, hogy vakon cserélné ki az alkatrészeket.

Együttműködés a gyártóval: mit kérjen és mit nyújtson

Sok „rajongói probléma” valójában „speciális probléma”. A leggyorsabb út a megbízható megoldáshoz a tiszta információátadás: Ön biztosítja a valós működési keretet, a gyártó pedig az Ön kockázataira tervezi a konfigurációt.

atHebei Ketong Environmental Protection Equipment Co., Ltd., a csapatok általában a folyamatfeltételek tisztázásával támogatják az ügyfeleket, megfelelő keréktípusok ajánlása a por- és nyomásigényekhez, valamint a szerkezeti és tömítési lehetőségek testreszabása a helyszíni környezethez. Ha a ventilátort egy komplett szellőzőrendszer részeként kezeli – nem pedig önálló alkatrészként –, akkor olyan eredményt kap, amely kiszámíthatóan viselkedik a terepen.

Árajánlat kérésekor használja ezt a gyors adatlapot:

Ezen információk birtokában sokkal könnyebbé válik az aMagas hőmérsékletű centrifugális ventilátora klasszikust elkerülő design csapdák: a nyomás alábecsülése, a por viselkedésének figyelmen kívül hagyása, valamint a csapágyakat és a tömítést érő hőhatások figyelmen kívül hagyása.

GYIK

K: Honnan tudhatom, hogy szükségem van-e magas hőmérsékletű centrifugálventilátorra a szokásos ipari ventilátor helyett?

Ha a gázáram állandóan forró, ha hőciklus van, vagy ha a szellőzővezeték szűrést és hosszú csatornákat tartalmaz, aMagas hőmérsékletű centrifugális ventilátoráltalában a biztonságosabb választás. A cél nem csak a levegő mozgatása ma, hanem az, hogy utána is mozgassa a hő hónapokig megfeszítette az anyagokat, a tömítéseket és a csapágyakat.

K: Miért változik a légáramlás a hőmérséklet változásával?

A melegebb gáz sűrűsége kisebb. Ez befolyásolja a ventilátor és a rendszer kölcsönhatását, és eltolja a működési pontot. Ha a számításai hidegebb levegőt feltételeztek, a telepített rendszer a várttól eltérő áramlási/nyomási nyomáson landolhat. Ezért a teljesítményt üzemi hőmérsékleten kell értékelni.

K: Mi okozza a vibráció megjelenését az idő múlásával a forró, poros üzemben?

A leggyakoribb okok a járókerék felhalmozódása, az erózió, a hőtágulásból eredő eltérés, valamint az alap vagy a támasztékok szerkezeti gyengesége. A rendszeres ellenőrzés és a világos karbantartási terv (tisztítás, kiegyensúlyozás, kopásvédelem) megelőzheti a „rejtélyes hibákat”.

K: Egy ventilátor megbízhatóan kezeli a magas hőt és a koptató port?

Igen – ha a keréktípust, a kopásvédelmi stratégiát, az anyagokat és a karbantartáshoz való hozzáférést megfelelően választották meg. A csiszolópor kezelhető a tervezés során előre látja, nem pedig utólagos gondolatként kezeli.

K: Mekkora teljesítménykülönbséget kell terveznem?

Ez attól függ, hogy milyen gyorsan változik az ellenállás – különösen a szűrő terhelésétől és a folyamat változékonyságától. Gyakorlati megközelítés az, hogy a legpiszkosabbak számára tervezünk tartalékot a várható állapotot, és ellenőrizze, hogy a ventilátor továbbra is biztonságosan működik-e a normál hatótávolságon belül, anélkül, hogy instabil területekre kerülne.

K: Mit kell küldenem a szállítónak, hogy pontos ajánlást kapjon?

Adja meg a hőmérséklet-tartományt és a csúcsot, a szükséges áramlást az üzemi hőmérsékleten, a teljes rendszernyomást, beleértve a jövőbeli terhelést, a por jellemzőit, gázkémia, munkaciklus és telephelyi korlátok. Ezzel a szállító a konfigurációt, a tömítést és a kopásvédelmet az Ön valós kockázataihoz tudja igazítani.

Végső gondolatok

Vásárlás aMagas hőmérsékletű centrifugális ventilátornem csupán a modellszám kiválasztása – ez a megbízhatóság tervezése egy forró, igényes légáramlási munkába. Ha összhangba hozza a teljesítménykövetelményeket a termikus valósággal, a por viselkedésével, a tömítési igényekkel és a karbantartási hozzáféréssel, abbahagyja az ismétlődő hibák keresését és kezdjen el egy stabil szellőzőrendszert működtetni, amely támogatja a termelést ahelyett, hogy megszakítaná azt.

Ha korszerűsítést tervez vagy új meleggáz-szellőztető vezetéket tervez,lépjen kapcsolatba velünkatHebei Ketong Environmental Protection Equipment Co., Ltd.hogy megvitassák működési feltételeit és olyan konfigurációt kapjanak, amely illeszkedik az Ön folyamatához, webhelyének korlátairól és hosszú távú karbantartási céljairól.
