Útmutató a magas hőmérsékletű centrifugális ventilátor kiválasztásához ipari alkalmazásokhoz

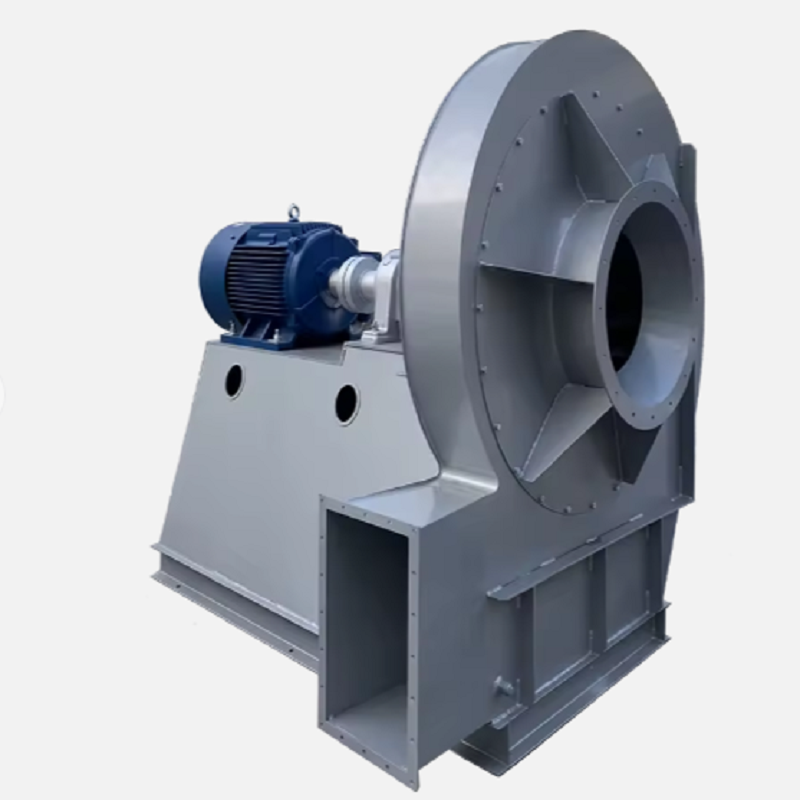

Bevezetés: Miért számít a megfelelő kiválasztás?

A magas hőmérsékletű ipari folyamatokban a ventilátor kiválasztása közvetlenül befolyásolja a termelés hatékonyságát, a berendezések biztonságát és az üzemeltetési költségeket. A szabványos centrifugális ventilátor normál körülmények között jól működhet, de ha folyamatosan magas hőmérsékletnek, korrozív gázoknak vagy erős porterhelésnek van kitéve, gyorsan deformálódhat, csapágyhibát okozhat, és csökkenhet a légáramlási teljesítménye. A megfelelő magas hőmérsékletű centrifugális ventilátor kiválasztásához az üzemi hőmérséklet, a gázösszetétel, a nyomáskövetelmények és a mechanikai tervezés részletes értékelése szükséges.

Az olyan iparágak, mint az acélgyárak, üveggyártás, cementgyártás, kemencék, kazánok és hőkezelő létesítmények, gyakran extrém körülmények között működnek. Ezekben az alkalmazásokban a ventilátor nem egyszerűen levegőmozgató eszköz; kritikus elem, amely fenntartja az égés hatékonyságát, a kipufogógáz teljesítményét és a folyamat stabilitását.

1. Ismerje meg a működési feltételeket, mielőtt magas hőmérsékletű centrifugális ventilátort választana

A magas hőmérsékletű centrifugálventilátor kiválasztásának első lépése a munkakörnyezet pontos meghatározása. Sok ventilátor meghibásodása azért következik be, mert a tényleges működési feltételek eltérnek az eredeti tervezési paraméterektől.

A legfontosabb paraméterek, amelyeket meg kell erősíteni, a következők:

Gáz hőmérséklet

Levegőmennyiség (m³/h vagy CFM)

Statikus nyomásigény (Pa vagy mmH₂O)

A gáz sűrűsége

Porkoncentráció

A kipufogógáz kémiai összetétele

Folyamatos vagy szakaszos működés

Például egy acél hőkezelő kemence 450 °C-on finom fémoxid részecskékkel füstgázt termelhet. Ha hagyományos ventilátor van felszerelve, a járókerék hőtágulást tapasztalhat, ami egyensúlyhiányt és vibrációt okozhat. Ebben az esetben hőálló anyagokból és megerősített járókerék-szerkezetekből készült magas hőmérsékletű centrifugálventilátor szükséges.

A tényleges projektértékelés során a mérnököknek nemcsak a maximális hőmérsékletet kell figyelembe venniük, hanem az üzemi hőmérséklet-tartományt is. A 400°C-on folyamatosan üzemelő ventilátor más kialakítást igényel, mint a rövid ideig 600°C-nak kitett ventilátor.

2. Anyagválasztás és szerkezeti tervezés

Az anyagválasztás az egyik legfontosabb tényező, amely befolyásolja a magas hőmérsékletű centrifugálventilátor élettartamát. A járókeréknek, a háznak, a tengelynek és a hűtőelemeknek ellenállniuk kell a hőterhelésnek a hosszú távú működés során.

A gyakori anyagválasztások a következők:

Szénacél

Alkalmas közepes hőmérsékletű alkalmazásokhoz, ahol a gázhőmérséklet általában 300°C alatt van. Jó mechanikai szilárdságot biztosít, de korlátozottan ellenáll a termikus deformációnak.

Rozsdamentes acél

Magas hőmérséklettel és korrozív gázokkal kapcsolatos alkalmazásokban használják. A vegyi feldolgozáshoz és a kipufogórendszerekhez általában az SS304 és SS316 rozsdamentes acélminőségeket választják.

Hőálló ötvözött acél

Az 500°C feletti extrém alkalmazásokhoz gyakran hőálló ötvözetanyagokra van szükség a mechanikai szilárdság fenntartásához.

Egy gyakorlati példa egy kerámiagyártó üzemből származik. Az eredeti kipufogórendszer egy szabványos acél ventilátort használt, amely 380 °C-on működött. Hat hónap elteltével a járókerék az ismételt fűtési és hűtési ciklusok miatt repedések keletkeztek. A cseremegoldás egy magas hőmérsékletű centrifugális ventilátor volt, megerősített hátrafelé ívelt járókerékkel, magas hőmérsékletű csapágyakkal és tengelyhűtő szerkezettel. A szervizintervallum több hónapról több mint két évre nőtt.

3. A járókerék tervezése és a hőtágulás szabályozása

A járókerék egy magas hőmérsékletű ventilátor mag forgó alkatrésze. A járókerék nem megfelelő kialakítása rezgést, hatékonyságcsökkenést és váratlan leállásokat okozhat.

A magas hőmérsékletű centrifugális ventilátor kiválasztásakor a mérnököknek értékelniük kell:

Járókerék átmérője

Penge forma

Forgási sebesség

Egyensúlyi fokozat

Hőtágulási ráhagyás

Gyakran előnyben részesítik a hátrafelé ívelt lapátokat, mert nagyobb hatékonyságot és stabil működést biztosítanak változó terhelés mellett. Az előre ívelt lapátok nagyobb légáramlást biztosíthatnak alacsony nyomáson, de általában kevésbé alkalmasak az igényes, magas hőmérsékletű alkalmazásokhoz.

Például egy biomassza kazán kipufogórendszerében az üzemi hőmérséklet 250°C és 450°C között ingadozhat. A megfelelően megtervezett magas hőmérsékletű centrifugális ventilátornak lehetővé kell tennie a járókerék kitágulását melegítés közben anélkül, hogy hozzáérne a házhoz. A mérnökök általában fenntartják a tágulási hézagot, és a hőterhelés számítása után dinamikus kiegyensúlyozást végeznek.

4. Csapágyhűtés és tengelyvédelem

A csapágy meghibásodása az egyik leggyakoribb probléma a magas hőmérsékletű ventilátoralkalmazásokban. Még ha a járókerék ellenáll a magas hőmérsékletnek is, a tengelyen keresztüli túlzott hőátadás károsíthatja a csapágyakat.

A megbízható magas hőmérsékletű centrifugális ventilátor általában a következőket tartalmazza:

Kiterjesztett tengely kialakítás

Hűtőtárcsa vagy léghűtő szerkezet

Magas hőmérsékletű zsír

Vízhűtéses csapágyház (extrém körülményekhez)

Például egy kemence kipufogógáz-alkalmazása folyamatos működést igényel 550 °C-on. Az eredeti ventilátor háromhavonta tapasztalt csapágyhibákat, mivel a hő közvetlenül a járókerék tengelyétől a csapágyszerelvényhez áramlott. A hosszabb tengelyű és hűtőkerékkel rendelkező magas hőmérsékletű centrifugálventilátorra való frissítés után a csapágy hőmérséklete jelentősen csökkent, ami stabil, 24 órás működést tesz lehetővé.

5. Nyomás és légáramlás egyeztetése

Gyakori hiba a ventilátor kiválasztása csak a hőmérsékleti besorolás alapján. A megfelelően megtervezett magas hőmérsékletű centrifugális ventilátornak meg kell felelnie a rendszer légáramlási és nyomási követelményeinek is.

A kiválasztási folyamatnak tartalmaznia kell:

Számítsa ki a szükséges légáramlást a folyamatigény szerint.

Mérje meg a rendszer ellenállását a csatornákból, szűrőkből, csappantyúkból és berendezésekből.

Válassza ki a ventilátor működési pontját a legmagasabb hatásfokú zóna közelében.

Fontolja meg a rendszer jövőbeli bővítését.

Például egy fémfeldolgozó gyárban egy porgyűjtő rendszerhez 80 000 m³/h légáramlásra volt szükség 3500 Pa nyomáson. Az alacsony nyomású ventilátor elegendő légáramlást tudott biztosítani, de nem tudta leküzdeni a légcsatorna ellenállását, ami rossz poreltávolítási teljesítményt eredményezett. A megfelelő méretű magas hőmérsékletű centrifugálventilátorra cserélve a rendszer stabil szívóteljesítményt és csökkentett energiafogyasztást ért el.

6. Karbantartási gyakorlatok a ventilátor élettartamának meghosszabbítására

Még a legjobban tervezett magas hőmérsékletű centrifugális ventilátor is megfelelő karbantartást igényel a teljesítmény fenntartásához.

A javasolt karbantartási eljárások a következők:

Rendszeres rezgésfigyelés

A rezgés hirtelen megnövekedése általában a járókerék kiegyensúlyozatlanságát, a csapágykopást vagy a tengelyproblémákat jelzi.

Járókerék ellenőrzése

A pengéken felhalmozódó por egyensúlyhiányt idézhet elő, és csökkentheti a hatékonyságot.

Csapágyhőmérséklet figyelése

A rendellenes hőmérséklet-emelkedést azonnal ki kell vizsgálni.

Csavar és alapozás ellenőrzése

A hőciklus idővel meglazíthatja a kapcsolatokat.

Egy ipari kemenceprojektben a rutin rezgésellenőrzések korán észlelték a por felhalmozódása által okozott járókerék kiegyensúlyozatlanságot. A járókerék tisztítása és kiegyensúlyozása megakadályozta a nagyobb meghibásodást, és elkerülte a több napos gyártási leállást.

7. Gyakori hibák a magas hőmérsékletű centrifugálventilátor kiválasztásakor

Sok működési problémát nem a gyártási hibák, hanem a helytelen kiválasztás okoz.

A gyakori hibák a következők:

Ventilátor kiválasztása csak a légáramlási kapacitás szerint

A gázsűrűség változásának figyelmen kívül hagyása magas hőmérsékleten

Szabványos csapágyak használata magas hőmérsékletű környezetben

A korrozív gázok figyelmen kívül hagyása

Nem engedi meg a hőtágulási teret

A professzionális kiválasztási folyamatnak magában kell foglalnia a ventilátor gyártója és a rendszermérnök közötti együttműködést. A részletes működési adatok segítenek abban, hogy a magas hőmérsékletű centrifugálventilátort az általános specifikációk helyett a tényleges helyszíni feltételek szerint tervezzék.

Következtetés

Az extrém ipari környezetekhez megfelelő ventilátor kiválasztásához többre van szükség, mint a hőmérsékleti határértékek ellenőrzésére. A megbízható magas hőmérsékletű centrifugális ventilátornak megfelelő anyagokat, megfelelő járókerék-kialakítást, hatékony hűtési módszereket és pontos légáramlás-nyomás-illesztést kell kombinálnia.

A kemence kipufogórendszerétől a kazánalkalmazásokig és a vegyi feldolgozó üzemekig a megfelelő ventilátor-kialakítás javíthatja az energiahatékonyságot, csökkentheti a karbantartási költségeket és megelőzheti a váratlan leállásokat. A valós működési feltételek értékelésével és a gyakorlati mérnöki elvek alkalmazásával a vállalatok hosszú távú stabil működést érhetnek el a legigényesebb magas hőmérsékletű környezetben is.
